| Herkunftsort: | China |
|---|---|
| Markenname: | WeiLi Resin® |
| Zertifizierung: | ISO9001 |
| Modellnummer: | SE6673 |
| Min Bestellmenge: | 5000kg |
| Preis: | Negotiable |
| Verpackung Informationen: | 200kg/drum |
| Lieferzeit: | 14 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500T/MONTH |

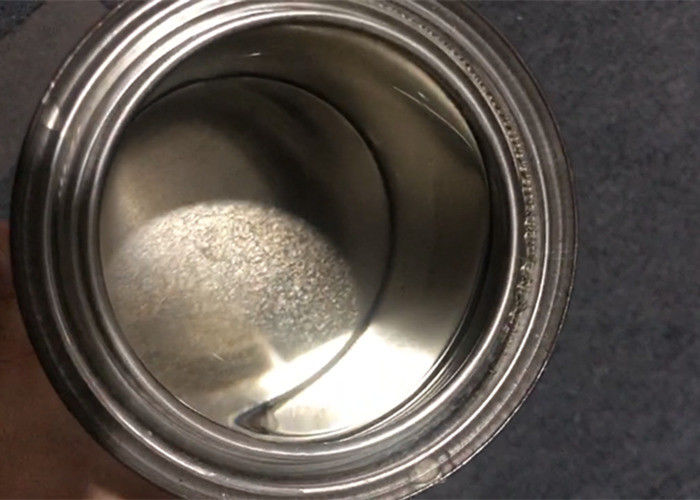

| Auftritt: | klar | Farbe F.E.-Co: | ≤1 |
|---|---|---|---|
| Viskosität Pa.s/25℃: | 3-6 | Permanente %: | 65±2 |
| Säuregrad mgKOH/g: | 5-10 | Hydroxyl-Wert: | 100 |
| Lösungsmittel: | BAC/XY | ||
| Markieren: | Klares lösliches basiertes Hydroxyl-Acryl-Harz,Klares Hydroxyl-Acryl-Harz,Automobil 2k |
||
Lösungsmittel basierte das Automobil des Hydroxyl-Acrylharz-2k, das Farbe nacharbeitet
Acrylharz des Hydroxyl-SE6673
Produkteinführung
SE6673 ist ein Funktionsacrylharz des öligen Hydroxyls, das für Hochleistungszweikomponentenzündkapseln und -ende bestimmt ist, häufig benutzt im löslichen basierten System 2K der Automobilreparatur und der allgemeinen industriellen Anwendungs- und Haushaltsgeräte.
Eigenschaften
Hochglanz, hohe Fülle und Planieren; Ausgezeichnete Wetterbeständigkeit; Ausgezeichnete Chemikalienbeständigkeit; Ein Zeitsprühen von ABS
Anwendungen
Automobil, das Farbe, metallische Basislack-, klare und pigmentiertedeckschichten, Polyurethandeckschicht, farbige Farbe nacharbeitet
Eigenschaften
| Komponente | Auftritt |
F.E.-Co Farbe |
Viskosität Pa.s/25℃ |
Permanent % |
Säuregrad mgKOH/g |
Lösungsmittel | Hydroxylwert |
| Acrylestercopolymer | Klar | <1 | 3-6 | 65±2 | 5-10 | BAC/XYL | 100 |
Kompatibilität und Löslichkeit
| XYL | + | BCS | + |
| TYL | + | CAC | + |
| BAC | + | CYC | + |
Anmerkung: + Show lösliches in/compatible herein
Bezugsformel
| Komponente zwei (Farbe der hohen Helligkeit) | Verdünnungsmittel | ||
| (A-Komponente) | |||
| SE6673 | 80 | XYL | 40 |
| BBG3777 | 0,2 | TOL | 5 |
| BBG306 | 0,3 | BAC | 25 |
| BBG052 | 0,1 | CAC | 15 |
| PMA | 8,0 | PMA | 15 |
| 10%sn | 0,4 | ||
| BAC/XYL | 11,0 | ||
| (B-Komponente) Bayer N3390 | |||
Verhältnis
Eine Komponente: B-Komponente: diluent=100: 15: 80~100
Prozessbedingungen
▲Backende Bedingung:
(1) 65℃ x 60min, Platz 24 Stunden für Test
(2) Lufttrocknen
▲Substrat: Sandplattenzinn
Sachwortverzeichnis des Tests
| Test-Einzelteil | Prüfmethode | Referenzstandard | Prüfnorm |
Testergebnis (Bezugswert) |
| Antrocknen | Schlagwattebauschmethode | ------ | Nicht Stockwattebausch | 32min (25μm) |
| Harter Trockner | Finger, der Methode drückt | ------ | Kein Fingerabdruck | 24h (25μm) |
| Härte 8h | Bleistiftkratzer | GB/T6739-96 | ----- | <HB |
| Härte 24h | Bleistiftkratzer | GB/T6739-96 | ----- | HB |
| Glanz | 60 Grad | GB/T9754-88 | ≥90 | 112 |
| Härte | Bleistiftkratzer | GB/T6739-96 | ≥2H | 2H |
| Auswirkung | Auswirkungsmethode | GB/T1732-93 | ≥30Kg.cm | 50cm (25μm) |
| Flexibilität | Verbiegende Methode | GB/T1731-93 | ≤2mm | 1mm |
| Adhäsion | Querschlagmethode | GB/T9286-98 | 100% | 100% |
| Fülle | Sichtmethode | ----- | Ausgezeichnete Fülle, gute Helligkeit | Ausgezeichnet |
| Planieren des Eigentums | Sichtmethode | ----- | Flach und glatt, kein Schrumpfungsloch | Qualifiziert |
| Alterungsbeständigkeit | QUV-Maschine | ----- |
500h keine Farbänderung, nein herunterfallen, Glanzverlust rate≤1% |
Qualifiziert |
| Säurebeständigkeit | Tränkende Methode | GB/T9274-88 | 10%H2SO4 72h kein Sprudeln, nicht herunterfallend, keine Farbänderung | Qualifiziert |
| Alkaliwiderstand | Tränkende Methode | GB/T9274-88 | 5%NaOH 48h kein Sprudeln, nicht herunterfallend, keine Farbänderung | Qualifiziert |
Sichere Lagerung und Haltbarkeitsdauer
1. Gespeichert im kühlem und Belüftungsplatz, halten Sie weit weg von der Hitze und Feuerbetriebsmittel, halten den Behälter schlossen.
2. Vom Produktionsdatum ist Haltbarkeitsdauer 12months.
Verpackende Spezifikationen
200kg/pail (neuer Metalleimer)
Sicherheit
Dieses Produkt enthält Lösungsmittel, muss Schutzverfahren tun, sorgfältig zu behandeln, Kontakt mit den Häuten zu vermeiden und Augen, für andere Details, beziehen bitte sich auf MSDS dieses Produktes.
